emi電磁干擾是什麼？

emi電磁干擾，英文為 Electromagnetic Interference，簡稱 EMI，指的是電子設備受到不必要的電磁能量影響，進而造成訊號失真、功能異常、雜訊、通訊不穩或設備誤動作。簡單來說，只要某個電子設備產生的電磁雜訊，影響到自己或其他設備的正常運作，就可能形成 EMI 問題。

EMI 常見於電源供應器、馬達、變頻器、控制板、感測器、無線模組、車用電子、工業設備與通訊產品中。它不一定會讓設備完全壞掉，更多時候是造成「偶爾異常」或「特定環境才出問題」，例如設備突然重開機、感測器數值亂跳、通訊封包錯誤、螢幕閃爍或音訊有雜音。

為什麼會發生 emi電磁干擾？

emi電磁干擾通常不是單一原因造成，而是電子零件切換、電流變化、線纜配置、接地方式與環境條件共同影響。常見干擾源包括交換式電源、馬達、繼電器、變頻器、高速時脈、無線發射模組、大電流開關與過長線纜。

EMI 的傳播方式大致可分為兩種。第一種是傳導干擾，雜訊透過電源線、訊號線、地線或連接線傳遞。第二種是輻射干擾，雜訊以電磁波形式透過空間影響其他設備。實務上，這兩種干擾常常同時發生，例如一條長線纜可能接收空間中的雜訊，再把干擾傳進控制板。

• 電源切換頻率高：交換式電源與驅動器容易產生高頻雜訊。
• 線纜太長：長線可能像天線一樣接收或發射干擾。
• 接地不良：錯誤接地可能形成地迴路，讓雜訊更嚴重。
• PCB 佈線不佳：高速訊號、電源回路與敏感訊號太靠近，容易互相影響。
• 強弱電未分離：馬達線、電源線與感測器線混在一起，容易增加干擾風險。

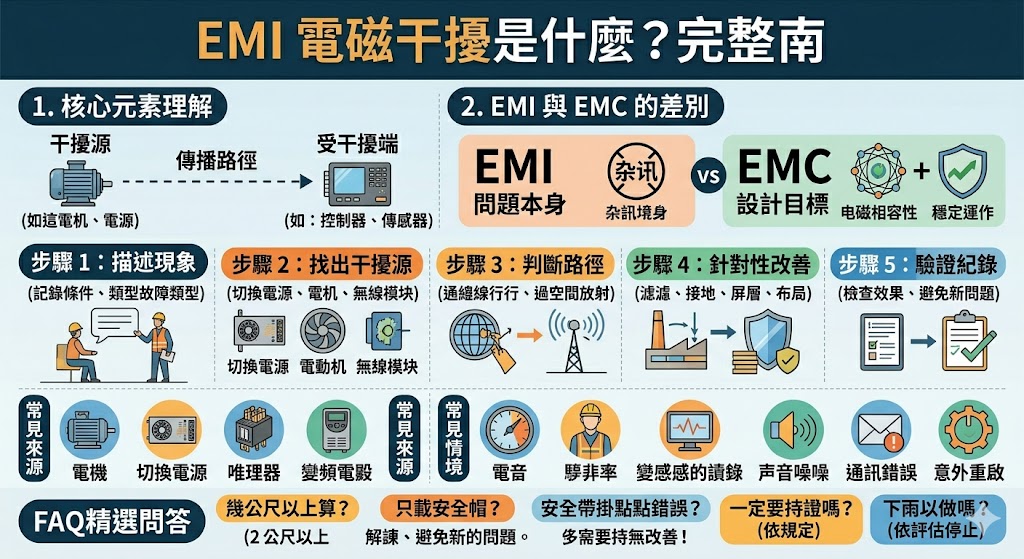

emi電磁干擾怎麼排查？

排查 emi電磁干擾時，不建議一開始就亂加磁環、亂包銅箔或亂接地。比較穩定的方式，是先釐清問題現象，再找干擾來源與傳播路徑。只要流程清楚，就能避免反覆試錯。

1. 記錄異常現象：確認是重開機、雜訊、通訊錯誤、誤動作，還是測試超標。
2. 確認發生條件：觀察是否只在馬達啟動、設備靠近、線纜接上或特定環境下發生。
3. 找出可疑干擾源：逐一開關電源供應器、馬達、變頻器、繼電器或無線設備。
4. 判斷傳播路徑：確認干擾是透過電源線、訊號線、接地線，還是空間輻射進來。
5. 修改後驗證：每次只改一到兩個項目，並記錄改善效果，避免不知道哪個方法真正有效。
6.

emi電磁干擾怎麼改善？

改善 emi電磁干擾，重點不是只用單一方法，而是依照問題位置選擇對應手段。若干擾來自源頭，就要降低雜訊產生；若問題在傳播路徑，就要阻斷或減少耦合；若受干擾端太敏感，就要提升抗干擾能力。

1. 加強濾波設計

濾波可用在電源入口、訊號輸入端或干擾源附近。常見方式包含電容、電感、共模電感、磁珠與濾波器模組。不過濾波元件要放在正確位置，否則效果會大幅下降。

2. 改善接地與回流路徑

接地不是越多越好，而是要讓雜訊電流有正確回流路徑。PCB 設計時應避免高速訊號跨越地平面切割區，也要讓去耦電容靠近 IC 電源腳位，降低高頻迴路面積。

3. 做好屏蔽與線纜管理

若干擾透過空間傳播，可考慮金屬屏蔽、屏蔽線、機殼接地或改善開孔縫隙。線纜方面，應避免感測器線與馬達線、電源線長距離平行，必要時可使用屏蔽線或磁環降低共模雜訊。

4. 從 PCB 佈局降低風險

在產品設計初期，就應把高頻、高壓、大電流區域與敏感類比訊號分開。高速線不要靠近連接器或板邊，開關節點面積要縮小，電源迴路要緊湊，這些都能降低 EMI 風險。
